CMSP/CMSPL

AUTOMATISCHER INTEGRAL-STANGENLADER MIT MEHRFACH-KANÄLEN UND RÜCKGEWINNUNG DES STANGENRESTSTÜCKS

• • Fortschrittliche Technologie

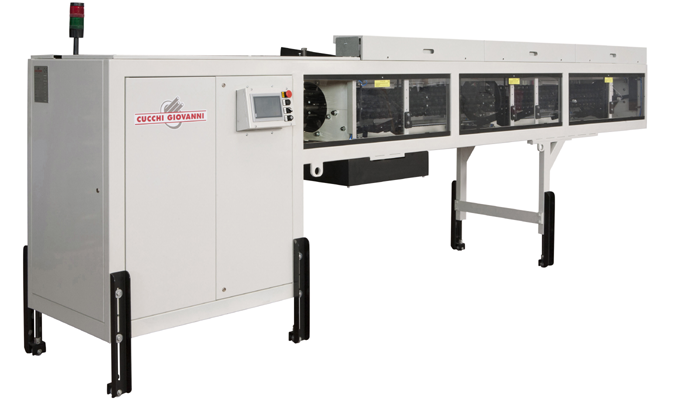

    Automatisches Stangenlademagazin für Mehrspindel- Drehmaschinen (6/8 Spindel) mit Reststückabführung nach hinten. Dieses Stangenlademagazin überzeugt durch eine kompakte Bauart (die Länge überschreitet die der Stange um nur knapp 45 cm) und ermöglicht somit eine optimale Nutzung der Produktionsfl äche.

    STANGENLADEMAGAZIN
    Dieses Lademagazin ersetzt sowohl Stangenführungsrohre als auch die Vorschubeinheit der Maschine.

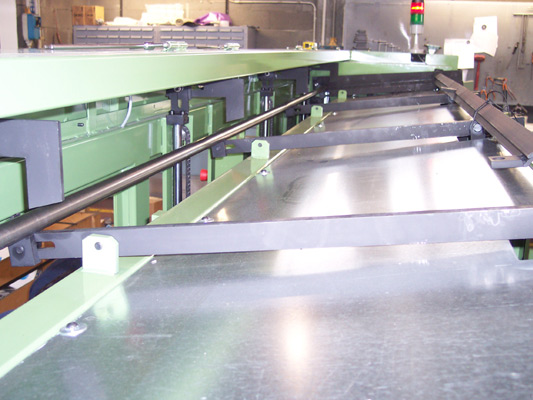

    STANGENBEVORRATUNG
    Die Standardausführung ist ein Flächenlader, der Stangenvorrat befi ndet sich oben im Magazin. Als Sonderzubehör kann die Bündelausführung mit einem Stangenbündel von 1.200 kg beladen werden.

    STANGEN-NUTZLAENGE (MAX)
    3.30 m oder 4.00 m; auf Wunsch kann das Maß den jeweiligen Bedürfnissen des Kunden angepaßt werden.

    ÄNDERUNG DES MATERIALDURCHMESSERS
    Die Änderung des Durchmessers der Stangen, die geladen werden können, erfolgt in wenigen Sekunden durch den bloßen Ersatz der Spannhülsen und die Einstellung der Zetriervorrichtungen des Magazins.

  • Garantierte qualität und Zuverlässigkeit

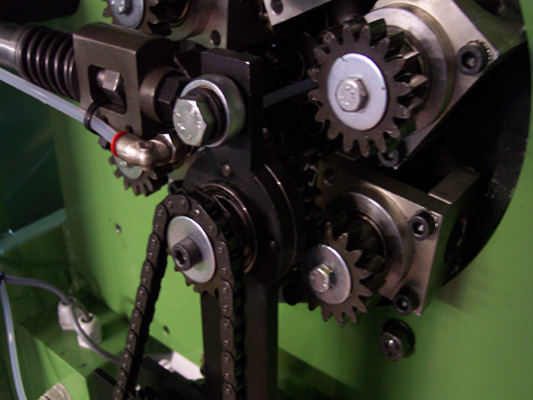

    BELADUNG UND VORSCHUB
    Das Einladen der Stange in den Stangenführungskanal und ihr Vorschub erfolgen vollautomatisch. Der Vorschub wird mit Hilfe von zwei Hydraulikmotoren erzielt, wobei der erste für die Einführung der Stange in die Spindel der Drehbank und der zweite für den jeweils einzelnen Vorschub (auf Wunsch kann auch ein doppelter Simultanvorschub geliefert werden) der 6 oder 8 mit Spannhülsen ausgestatten Stangenschieber sorgt, bis die Stange fertig verarbeitet ist, und bei anschließender Rückgewinnung und Abladung des Stangenrestücks. Die für den Stangenwechsel benötigte Zeit beträgt wenige Sekunden.

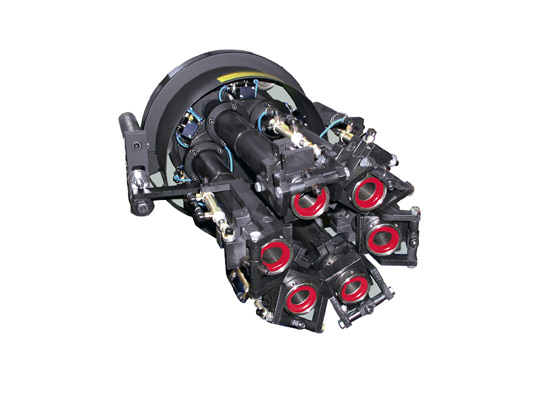

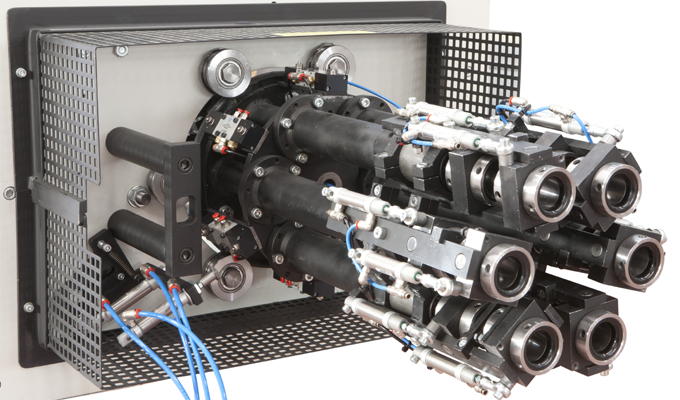

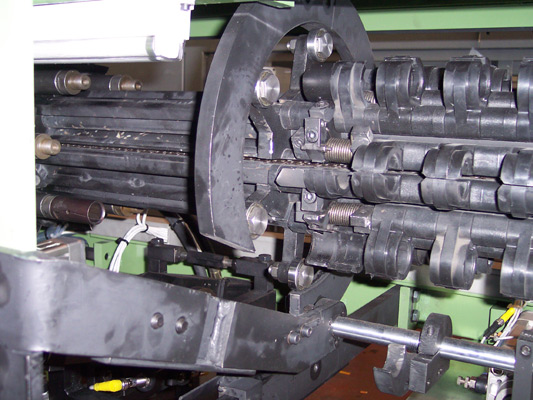

    STANGEN-ZENTRIERVORRICHTUNG
    Diese Lösung ermöglicht die perfekte Zentrierung der Stange kurz vor ihrer Einführung in die Spindel der Drehbank, wodurch Schlingern und Vibrieren vermieden und Laufruhe und Präzision erheblich gesteigert werden. Außerdem sind bei dieser Zentriervorrichtung die Führungen kaum verschleißanfällig, da sie sich mitdrehen und beim Spannen allen Profi len und jedem Stangenmaß anpassen.

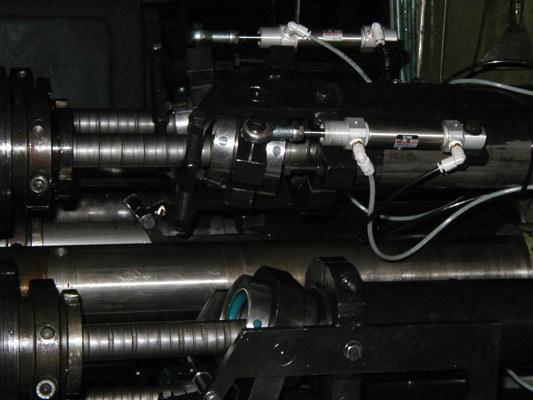

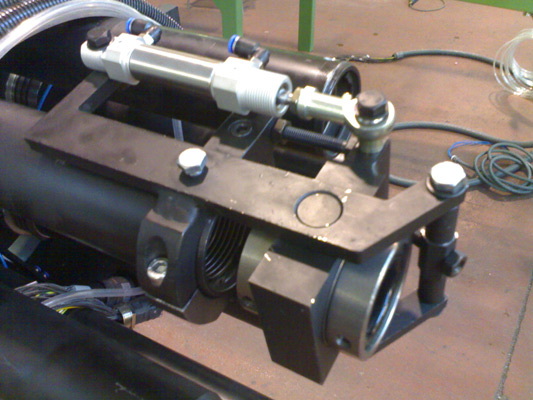

    VORRICHTUNG ZUM ABSTECHEN DER STANGE
    Sie besteht in einer besonderen Vorrichtung des Stangenladers die das Mass der Stange außerhalb der Zange der Drehbank bestimmt. Eine einstellungsfreie Vorrichtung entnimmt das letzte Reststück der Stange aus der Spannhülse des Lademagazins und lädt dieses im hinteren Bereich ab, wobei kontrolliert wird, ob es zurückgeholt und aus der Spannhülse entfernt wurde

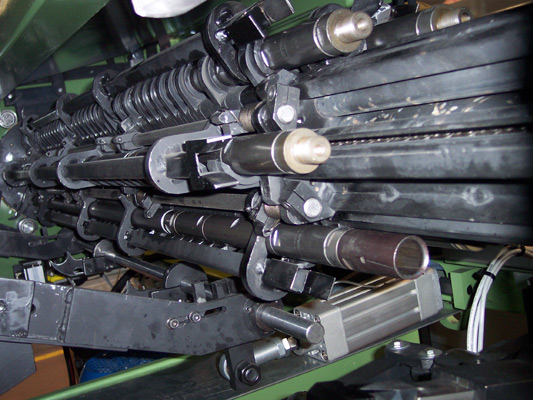

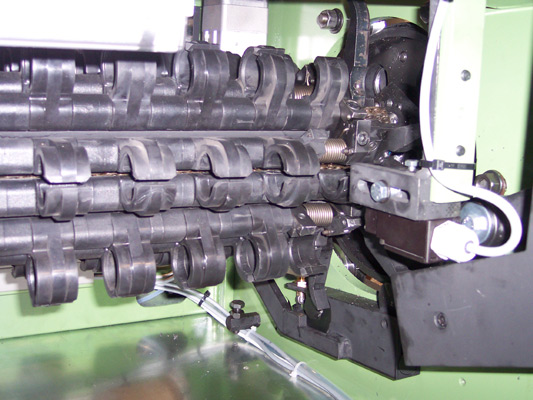

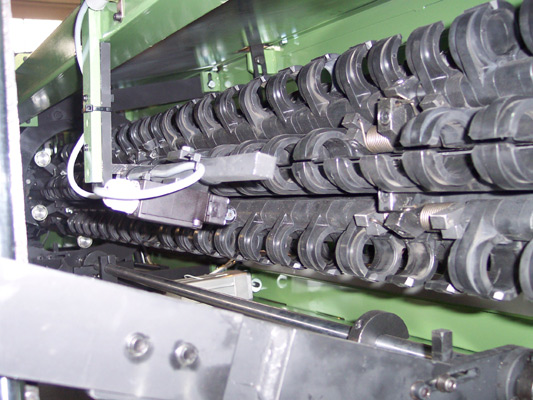

    STANGENFÜHRUNGEN
    Die Stangenführungen werden aus Nylon hergestellt, das eine extrem hohe Widerstandsfaehigkeit gegen Verschleiß und Abrieb hat.
