MONO

STANGENLADEMAGAZIN FÜR DREHMASCHINEN MIT FESTEM UND BEWEGLICHEM SPINDELSTOCK

• • Entwicklung der Mehrspindelzufuhr

    Eine neue technologische Lösung, die von Cucchi Giovanni für die Beschickung von Drehmaschinen mit festem und beweglichem Spindelstock entwickelt wurde.

    NEUE TECHNOLOGIE
    Neue drehbare Stangenzentrierung, die an verschiedene Durchmesser angepasst werden kann. Die Schmierung des Führungskanals erfolgt durch Rückführung der gleichen Emulsion/des gleichen Öls, das von der Drehmaschine verwendet wird.

    STANGENLAGER
    Internes Stangenlager 320mm mit geneigter Fläche sorgt für eine kontinuierliche Stangenversorgung ohne übermäßigen Kraftaufwand

    LADBARE STANGENDURCHMESSER
    Je nach Ausführung kann der Stangendurchmesser von 3 mm bis zu 42 mm betragen.

    STANGENLÄNGE (MAX.)
    Standard 3300, 4100 mm. Weitere Maße auf Anfrage.



    EINFÜHRUNG DER STANGE IN DIE SPINDEL
    Stangenbewegung durch bürstenlosen Motor mit Getriebemotor, der mit einer elektronischen Synchronisierungsachse zum selbstlernenden Positionieren ausgestattet ist. Selbstzentrierende Stangen-Einführ-/-Auswerfvorrichtung in der Spannhülse des Lademagazins.

    ELEKTRONIK- UND STEUERUNGSANLAGE
    Elektronisches Befehls- und Kontrollsystem mit Industrie 4.0-Technologie. Siemens PLC und Farb-Touchpanel.

  • Fortschrittliche Technologie und maximale Zuverlässigkeit

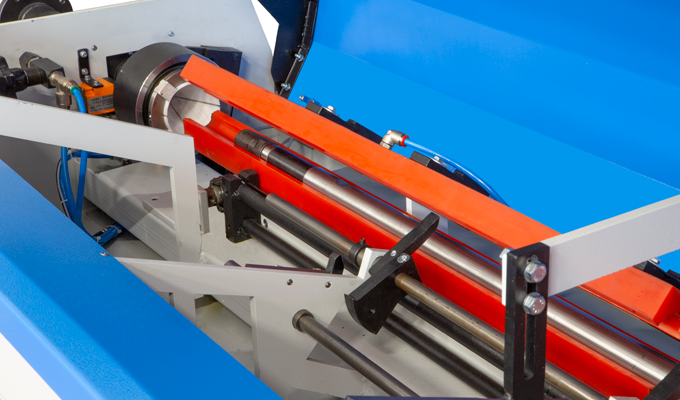

    STANGENFÜHRUNG/-ZENTRIERUNG
    Die Stangen werden im Inneren des Lademagazins durch einen geschmierten Führungskanal aus Kunststoff gestützt/geführt, der aus Sektoren mit Schnellkupplung und pneumatischem Schließsystem und sequentieller Öffnung beim Stangenvorschub besteht. Darüber hinaus wird der Führungskanal dank unseres neuen Systems durch die Rückführung derselben Emulsion/des gleichen Öls, die/das von der Drehmaschine verwendet wird, geschmiert.

    STANGENZENTRIERVORRICHTUNG
    Neue rotierende Stangenzentriervorrichtung.

    STANGENMAGAZIN
    Mit vorgelagerter geneigten Ebene mit 320 mm Kapazität und schneller Einstellung der Vereinzelung der Stangen aus dem Magazin.



    ABMESSUNGEN
    Reduzierte Gesamtabmessungen dank des Stangendoppelvorschubsystems.

    ZUBEHÖR
    Möglichkeit für einen Werkzeughalterplatz innerhalb des Lademagazins.
