CMSP/CMSPL

CHARGEUR AUTOMATIQUE DE BARRES INTÉGRAL À CANAUX MULTIPLES AVEC RÉCUPÉRATION DU TRONÇON

• • Évolution alimentation multibroches

    Ce chargeur est la toute dernière percée dans le domaine de l’alimentation des tours multibroches, étant la somme des solutions technologiques avancées qui le placent au summum de sa catégorie. Les très petites dimensions d’encombrement (sa longueur est de seulement 45 cm supérieure à la longueur de la barre) permettent une utilisation optimale de l'espace de production.

    CHARGEUR INTÉGRAL
    Ce chargeur remplace complètement les tubes porte-barres et les systèmes d’avancement de la barre du tour.

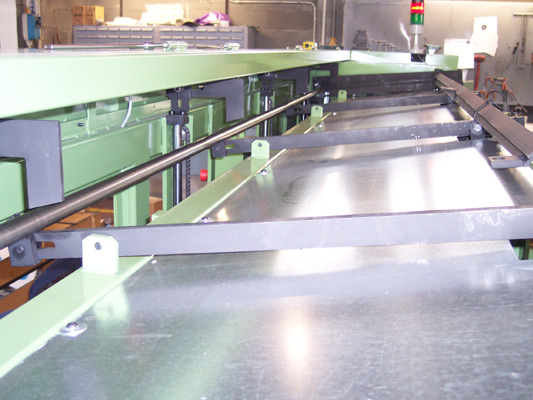

    MAGASIN BARRES
    Le chargeur est équipé dans sa version standard d’un magasin barres à plan incliné situé dans la partie supérieure ; possibilité d’obtenir éventuellement un magasin d’une botte de barres de 1200 kg.

    LONGUEUR UTILE BARRE (MAX.)
    3,30 m ou 4,00 m ; à la demande du client, la mesure peut varier.

    CHARGEMENT ET AVANCEMENT

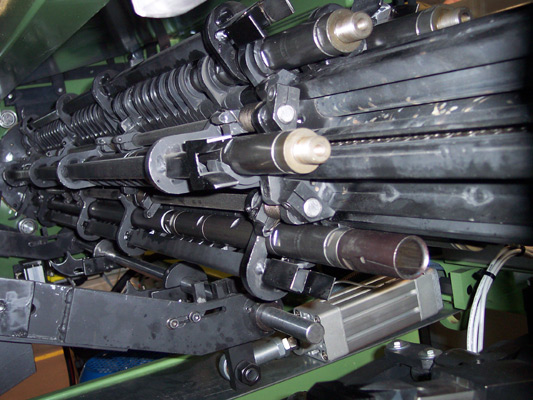

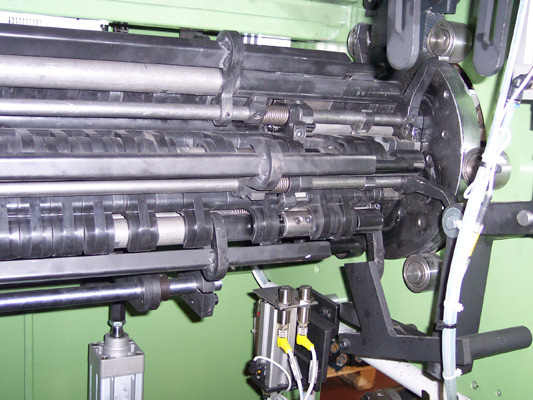

    Le chargement de la barre dans le canal porte barre et son avancement sont entièrement automatisés. L'avancement est obtenu par deux moteurs hydrauliques. Le premier est nécessaire à l'introduction de la barre dans la broche du tour, le second pour faire avancer une à la fois (sur demande, un avancement simultané des deux peut être possible) les 6 ou 8 barres de poussée équipées de pinces jusqu'à la fin de l’usinage de la barre avec récupération et déchargement au fond du chargeur du tronçon de barre. Le temps de changement de barre est d’à peine quelques secondes.

    CHANGEMENT DE MESURE DES BARRES CHARGÉES
    Le changement du diamètre des barres pouvant être chargées s’effectue en quelques minutes en remplaçant simplement les pinces de la barre de poussée et en réglant les dispositifs de centrage de la barre.

  • Tecnologia avanzata e massima affidabilità

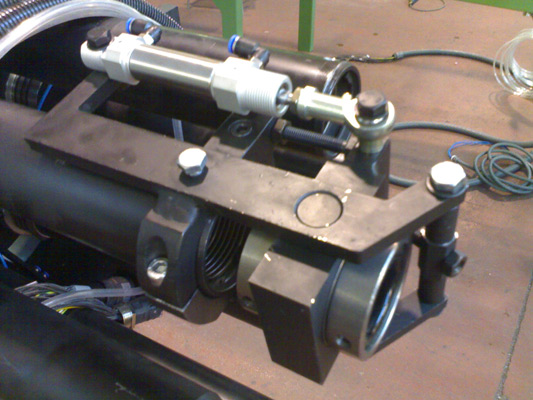

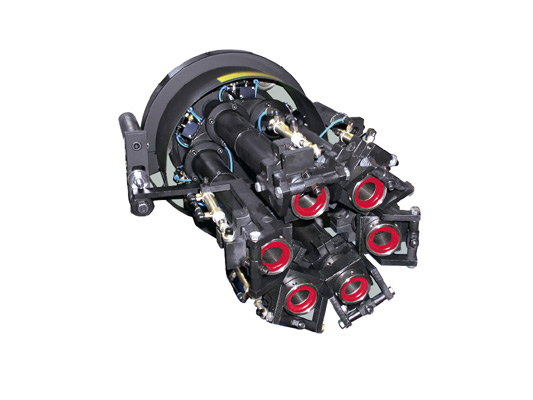

    DISPOSITIF DE CENTRAGE DE LA BARRE
    Cette solution permet de centrer parfaitement la barre juste avant de l’introduire dans la broche du tour. Cela élimine les secousses et les vibrations et diminue fortement les nuisances sonores en augmentant la précision de l’usinage. En plus, ce type de centreur élimine l’usure des guides puisqu’il s’adapte à tous les profils et à toutes les mesures de barres étant du type rotatif avec roulements à billes.

    DISPOSITIF D’ABOUTEMENT DE LA BARRE
    Il se compose d’un dispositif particulier dans le chargeur qui détermine la taille de la barre hors de la pince du tour.

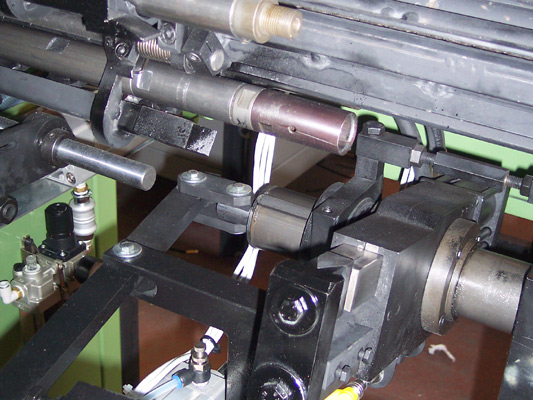

    PRÉLÈVEMENT DU DERNIER TRONÇON DE BARRE
    Un dispositif, exempt de réglage, extrait de la pince de la barre de poussée le dernier tronçon de la barre en le déchargeant dans la partie arrière du chargeur en contrôlant s’il a été récupéré et déchargé de la pince et en arrêtant le tour dans le cas contraire.

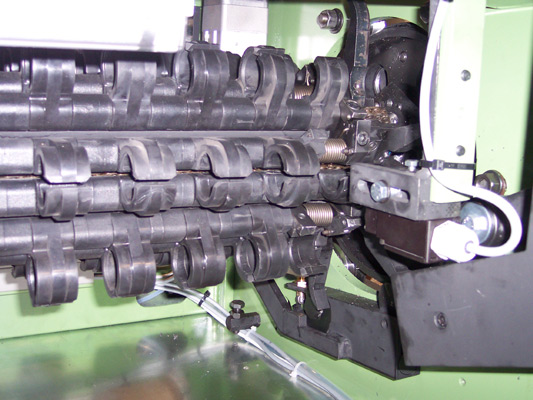

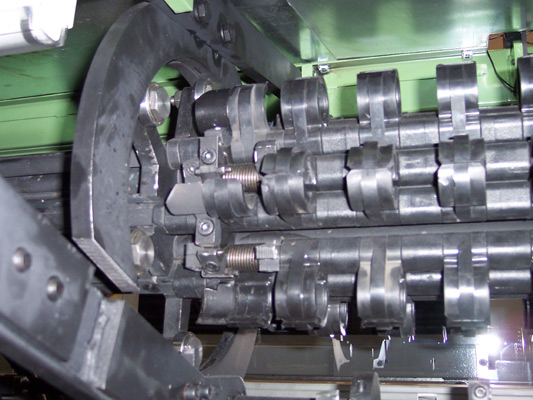

    GUIDES MAINTIEN DE LA BARRE
    Les guides de maintien de la barre sont réalisés en nylon à forte résistance à l’usure et à l’abrasion due à la vitesse de rotation et au profil des barres utilisées qui réduisent les vibrations et les nuisances sonores de la barre en mouvement.

    INSTALLATION ÉLECTRIQUE ET ÉLECTRONIQUE
    L’alimentation du chargeur est donnée par la tension adaptée selon les besoins du client tandis que l’installation électrique des commandes auxiliaires a une tension de 24 V. Toute l’installation électrique auxiliaire de commande est commandée par P.L.C. (logique programmable) d’ultime génération.
